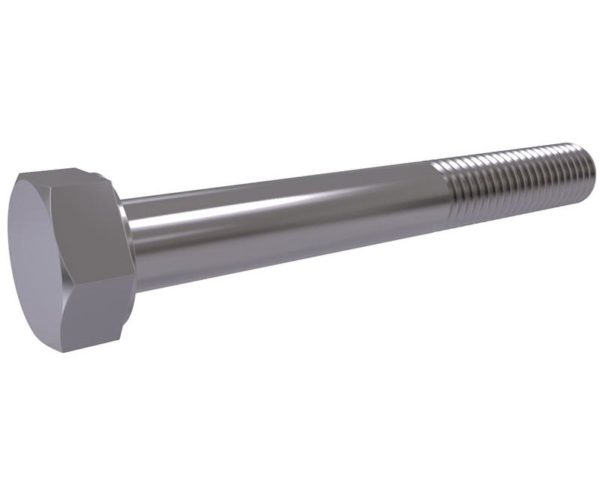

DIN 931 ISO 4014 Sechskantschrauben mit Schaft

Kategorie: Metrische Schraube

Beschreibung

Legend:

l – length of bolt

Makings:

Steel: 5.6,5.8,8.8,10.9,12.9
Stainless: A2
Plastic: –
Non Ferrous: Brass
Thread: 6g

Table according to DIN 931, ISO 4014:


P		0,8	1	1,25	1,5	1,75	2	2,5
D		9	11	14	18	23	28	35
k		4	5	6	8	10	12	15
V		5	6	8	10	12	16	20
b	l≤120	16	18	22	26	30	38	46
b	l>120	–	–	–	32	36	44	52
